Фильтр-пресс MATCHLESS это машина с полным автоматическим действием, предназначенная в основном для фильтраций средне-длинной продолжительности со значительным количеством твердых частиц для сепарирования.
Это может быть фильтр для использования в производственном процессе, так и фильтр для очистной установки; являясь производным от нашей модели “Quick Dry” в версии HD, фильтр “Matchless” предлагается в моделях от 4959/35 до 1500/140 включительно.
В фильтре MATCHLESS выгрузка коржей производится один за другим, что влечет за собой продолжительность разгрузки в несколько десятков минут.
Фильтр “Matchless” может быть оснащен пропиленовыми фильтроэлементами со сливом фильтрата как в открытый канал из нержавеющей стали, так и в систему внутренних коллекторов; а также может быть оснащен мембранными плитами для наилучшей дегидратации кека.

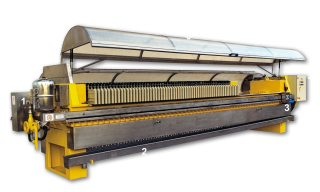

1 – Эксклюзивная система управления окончанием фильтрации сервоприводом с маслом
2 – Канал для сбора фильтрата из нержавеющей стали
3 – Устройство перемещения и встряхивания плит

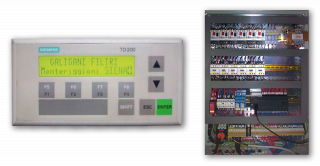

4 - Электрическая панель с интегрированным управлением насосом и другими функциями, оснащенная ПЛК
5 – Защитные ограждения от несчастных случаев и брызговики нового дизайна
В каждом случае речь идет о машине с полным автоматическим действием, управляемом ПЛК, что позволяет работать с последовательными фильтрациями и с оригинальным устройством Программированного Встряхивания отдельной плиты фильтра, что значительно облегчает отделение коржей от фильтровальных полотен.
Все машины имеют фильтровальную часть полностью защищенную и с доступом через раздвижные блокируемые двери; а также систему перемещения фильтрующих элементов и движущихся частей.
Автоматический клапан сброса давления устанавливается для того, чтобы избежать риска разбрызгивания в конце каждой фильтрации, в том случае, когда питательный насос объемного типа.
ПЛК Siemens устанавливается в серийной комплектации на каждый фильтр-пресс
Питательный насос
Особые фильтровальные салфетки
Особые фильтроэлементы
Структура возвышения фильтра
Конвейерная лента или редлер
Поддон-каплесборник
Устройство для промывки салфеток под высоким давлением

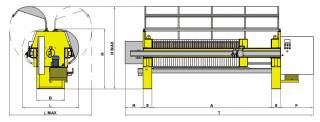

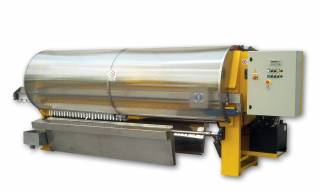

| Модель | MATCHLESS 600 |
| Мощность | KW 3 |
| Толщина панели | 30 mm |
| B | 640 mm |
| L | 1450 mm |
| L max | 2100 mm |
| R | 300 mm |
| S | 210 mm |
| F | 900 mm |
| H | 1650 mm |
| H max | 2300 mm |
| Плиты | Объем | Поверхность фильтра | Вес | Модель HD | |
|---|---|---|---|---|---|
| N | Lt | m2 | Kg | A mm | T mm |
| 60 | 476 | 37,5 | 1900-2680 | 4280 | 5900 |
Все размеры носят ориентировочный характер и не являются обязательными. Galigani Filtri оставляет за собой право изменить их в любой момент без предварительного уведомления кого-либо.

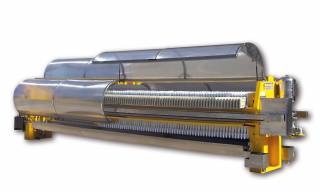

| Модель | MATCHLESS 800 |
| Мощность | KW 3 |
| Толщина панели | 30 mm |
| B | 820 mm |
| L | 1700 mm |
| L max | 2300 mm |
| R | 300 mm |
| S | 260 mm |
| F | 900 mm |
| H | 1800 mm |
| H max | 2450 mm |
| Плиты | Объем | Поверхность фильтра | Вес | Модель HD | |
|---|---|---|---|---|---|
| N | Lt | m2 | Kg | A mm | T mm |
| 40 | 587 | 44 | 3800-5000 | 3480 | 5200 |
| 60 | 880 | 66 | 4400-6200 | 4680 | 6400 |
Нестандартные размеры по запросу на рассмотрение нашего технического отдела
Все размеры носят ориентировочный характер и не являются обязательными. Galigani Filtri оставляет за собой право изменить их в любой момент без предварительного уведомления кого-либо.

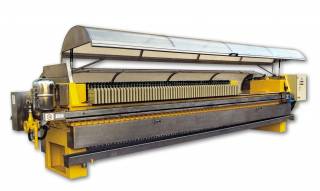

| Модель | MATCHLESS 1000 |
| Мощность | KW 3 |
| Толщина панели | 30 mm |
| B | 1020 mm |
| L | 2060 mm |
| L max | 3600 mm |
| R | 370 mm |
| S | 305 mm |
| F | 900 mm |
| H | 2050 mm |
| H max | 2700 mm |
| Плиты | Объем | Поверхность фильтра | Вес | Модель HD | |
|---|---|---|---|---|---|
| N | Lt | m2 | Kg | A mm | T mm |
| 60 | 1405 | 102 | 7100-10000 | 4970 | 6850 |
| 80 | 1874 | 136 | 8000-11900 | 6220 | 8100 |
| 100 | 2343 | 170 | 8900-13800 | 7470 | 9350 |
Нестандартные размеры по запросу на рассмотрение нашего технического отдела
Все размеры носят ориентировочный характер и не являются обязательными. Galigani Filtri оставляет за собой право изменить их в любой момент без предварительного уведомления кого-либо.

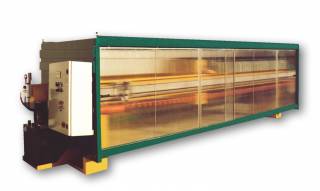

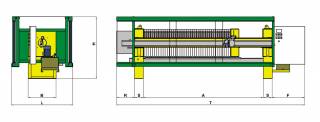

| Модель | MATCHLESS 1200 |
| Мощность | KW 3 |
| Толщина панели | 30 mm |
| B | 1220 mm |
| L | 2300 mm |
| R | 500 mm |
| S | 350 mm |
| F | 900 mm |
| H | 2100 mm |
| Плиты | Объем | Поверхность фильтра | Вес | Модель HD | |
|---|---|---|---|---|---|
| N | Lt | m2 | Kg | A mm | T mm |
| 80 | 2646 | 196 | 15000-20500 | 7260 | 9800 |
| 100 | 3307 | 245 | 17000-23500 | 8700 | 11200 |
| 120 | 3968 | 294 | 19000-27000 | 10140 | 12700 |
Нестандартные размеры по запросу на рассмотрение нашего технического отдела
Все размеры носят ориентировочный характер и не являются обязательными. Galigani Filtri оставляет за собой право изменить их в любой момент без предварительного уведомления кого-либо.

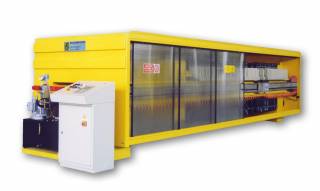

| Модель | MATCHLESS 1500 |
| Мощность | KW 3 |
| Толщина панели | 30 mm |
| B | 1520 mm |
| L | 2500 mm |
| R | 500 mm |
| S | 350 mm |
| F | 900 mm |
| H | 2100 mm |
| Плиты | Объем | Поверхность фильтра | Вес | Модель HD | |
|---|---|---|---|---|---|
| N | Lt | m2 | Kg | A mm | T mm |
| 80 | 4108 | 293,6 | 19000-27500 | 7770 | 10300 |
| 100 | 5135 | 367 | 22000-32500 | 9310 | 11850 |
| 120 | 6162 | 440,4 | 25000-38000 | 10850 | 13700 |
Нестандартные размеры по запросу на рассмотрение нашего технического отдела
Все размеры носят ориентировочный характер и не являются обязательными. Galigani Filtri оставляет за собой право изменить их в любой момент без предварительного уведомления кого-либо.
