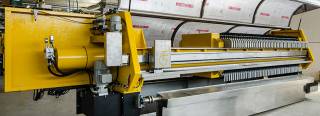

Le filtre presse MATCHLESS est une machine entièrement automatique, surtout indiquée pour les filtrations de moyenne et longue durée, avec une quantité de solides à séparer assez conséquente.
Il peut s’agir d’une machine de processus ou bien d’une machine de station d’épuration; elle dérive de notre modèle "QUICKDRY" dans la version HD, le filtre MATCHLESS est proposé pour les modèles compris entre le 4959/35 et le 1500/140.
Chaque gâteau est déchargé un par un, ce qui implique que la durée du déchargement est de quelques dizaines de minutes.
Le filtre MATCHLESS peut-être équipé d’éléments filtrants en polypropylène avec déchargement du filtre dans un canal inox ouvert, ou bien dans un système de collecteurs internes; il peut également être équipé de plaques à membranes pour une meilleure déshydratation des gâteaux.

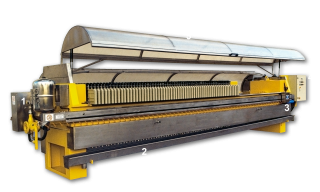

1 - Servocommande exclusive avec système de filtration d'huile
2 - Collection canal de filtrat en acier inoxydable
3 - Dispositif de déplacement et secouement des plaques
4 - Tableau électrique avec commande intégrée de la pompe et des autres fonctions équipé d'API
5 - Gardes et bavettes nouvelle conception de sécurité
Dans tous les cas, il s’agit d’une machine à fonctionnement entièrement automatique gérée par une API qui permet d’effectuer des filtrations consécutives, est munie d’un dispositif de Secouement Programmable de chaque plaque filtrante et facilite le détachement des gâteaux des toiles filtrantes.
La partie filtrante de toutes les machines est entièrement protégée et accessible par des portes coulissantes inter-bloquées; tout comme le système de mise en mouvement des éléments filtrants ainsi que des autres parties en mouvement.
Une soupape automatique de déchargement pression est montée afin d’éviter le risque d’éclaboussures à la fin de chaque filtration lorsque la pompe d’alimentation est de type volumétrique.
API Siemens installé en standard sur chaque filtre presse
Pompe pour boues
Toiles filtrantes spéciales
Eléments filtrants spéciaux
Structures de surélévation du filtre
Bande transporteuse ou redler
Cuve de collecte de l’égouttement
Dispositif de lavage des toiles à haute pression

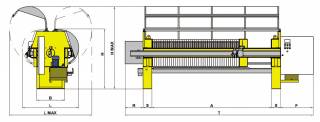

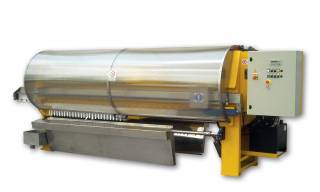

| Modèle | MATCHLESS 600 |
| Puissance | KW 3 |
| Épaisseur panneau | 30 mm |
| B | 640 mm |
| L | 1450 mm |
| L max | 2100 mm |
| R | 300 mm |
| S | 210 mm |
| F | 900 mm |
| H | 1650 mm |
| H max | 2300 mm |
| Plateaux | Volume | Surface filtre | Poids | Modèle HD | |
|---|---|---|---|---|---|
| N | Lt | m2 | Kg | A mm | T mm |
| 60 | 476 | 37,5 | 1900-2680 | 4280 | 5900 |
Toutes les mesures sont indicatives et n'engagent à rien. La Galigani Filtri se réserve de les modifier à n'importe quel moment sans préavis.

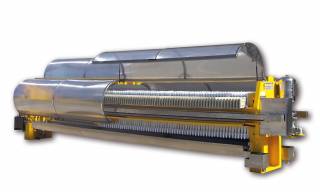

| Modèle | MATCHLESS 800 |
| Puissance | KW 3 |
| Épaisseur panneau | 30 mm |
| B | 820 mm |
| L | 1700 mm |
| L max | 2300 mm |
| R | 300 mm |
| S | 260 mm |
| F | 900 mm |
| H | 1800 mm |
| H max | 2450 mm |
| Plateaux | Volume | Surface filtre | Poids | Modèle HD | |
|---|---|---|---|---|---|
| N | Lt | m2 | Kg | A mm | T mm |
| 40 | 587 | 44 | 3800-5000 | 3480 | 5200 |
| 60 | 880 | 66 | 4400-6200 | 4680 | 6400 |
Pour les mesures spéciales, nous contacter s'il vous plaît
Toutes les mesures sont indicatives et n'engagent à rien. La Galigani Filtri se réserve de les modifier à n'importe quel moment sans préavis.

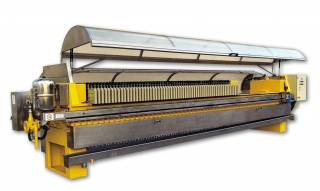

| Modèle | MATCHLESS 1000 |
| Puissance | KW 3 |
| Épaisseur panneau | 30 mm |
| B | 1020 mm |
| L | 2060 mm |
| L max | 3600 mm |
| R | 370 mm |
| S | 305 mm |
| F | 900 mm |
| H | 2050 mm |
| H max | 2700 mm |
| Plateaux | Volume | Surface filtre | Poids | Modèle HD | |
|---|---|---|---|---|---|
| N | Lt | m2 | Kg | A mm | T mm |
| 60 | 1405 | 102 | 7100-10000 | 4970 | 6850 |
| 80 | 1874 | 136 | 8000-11900 | 6220 | 8100 |
| 100 | 2343 | 170 | 8900-13800 | 7470 | 9350 |
Pour les mesures spéciales, nous contacter s'il vous plaît
Toutes les mesures sont indicatives et n'engagent à rien. La Galigani Filtri se réserve de les modifier à n'importe quel moment sans préavis.

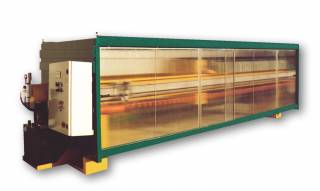

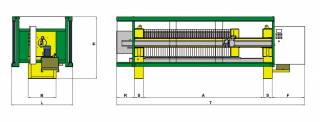

| Modèle | MATCHLESS 1200 |
| Puissance | KW 3 |
| Épaisseur panneau | 30 mm |
| B | 1220 mm |
| L | 2300 mm |
| R | 500 mm |
| S | 350 mm |
| F | 900 mm |
| H | 2100 mm |
| Plateaux | Volume | Surface filtre | Poids | Modèle HD | |
|---|---|---|---|---|---|
| N | Lt | m2 | Kg | A mm | T mm |
| 80 | 2646 | 196 | 15000-20500 | 7260 | 9800 |
| 100 | 3307 | 245 | 17000-23500 | 8700 | 11200 |
| 120 | 3968 | 294 | 19000-27000 | 10140 | 12700 |
Pour les mesures spéciales, nous contacter s'il vous plaît
Toutes les mesures sont indicatives et n'engagent à rien. La Galigani Filtri se réserve de les modifier à n'importe quel moment sans préavis.

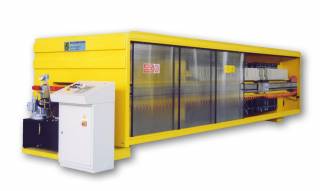

| Modèle | MATCHLESS 1500 |
| Puissance | KW 3 |
| Épaisseur panneau | 30 mm |
| B | 1520 mm |
| L | 2500 mm |
| R | 500 mm |
| S | 350 mm |
| F | 900 mm |
| H | 2100 mm |
| Plateaux | Volume | Surface filtre | Poids | Modèle HD | |
|---|---|---|---|---|---|
| N | Lt | m2 | Kg | A mm | T mm |
| 80 | 4108 | 293,6 | 19000-27500 | 7770 | 10300 |
| 100 | 5135 | 367 | 22000-32500 | 9310 | 11850 |
| 120 | 6162 | 440,4 | 25000-38000 | 10850 | 13700 |
Pour les mesures spéciales, nous contacter s'il vous plaît
Toutes les mesures sont indicatives et n'engagent à rien. La Galigani Filtri se réserve de les modifier à n'importe quel moment sans préavis.
