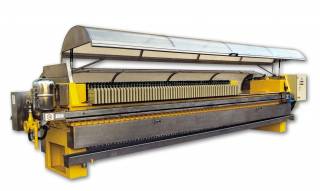

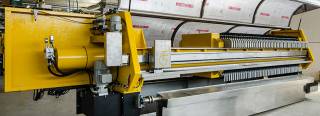

El filtro prensa MATCHLESS es una máquina con funcionamiento totalmente automático, particularmente adecuado para ciclos de filtración de mediana y larga duración con considerables cantidades de sólidos a separar.
Puede usarse como una máquina de proceso o en una instalación de depuración,
derivando de nuestro filtro prensa "QUICKDRY" modelo HD, el MATCHLESS está disponible en los modelos incluidos entre el 4959/35 y el1500/140.
En el filtro MATCHLESS la descarga de las tortas se realiza una a una y esto implica una duración de la descarga de unos minutos.
El filtro MATCHLESS se puede suministrar equipado con elementos filtrantes de polipropileno con la descarga de lo filtrado tanto por medio de un canal de acero inoxidable abierto como de un sistema de colectores internos o, alternativamente, puede equiparse con placas de membrana que ofrecen una mejor deshidratación de las tortas.
1 - Sistema exclusivo de control de la filtración servoasistido con aceite
2 - Canal de recolección del filtrado de acero inoxidable
3 - Dispositivo de manipulación y agitación de las placas
4 - Tablero eléctrico con control integrado de la bomba y de las demás funciones completo de PLC
5 - Protecciones anti infortunio y faldillas con un nuevo diseño
En todo caso se trata de una máquina completamente automática controlada por un PLC que permite filtraciones consecutivas, con un original dispositivo de agitación programable para cada placa filtrante que facilita considerablemente el desprendimiento de las tortas de las telas filtrantes.
Todas las máquinas presentan la parte filtrante completamente protegida y accesible con puertas corredizas interbloquedas, como también la manipulación automática de los elementos filtrantes y las partes en movimiento.
Una válvula automática de descarga de la presión se monta para evitar el riesgo de chorros al final de cada ciclo de filtración cuando la bomba de alimentación es de tipo volumétrico.
PLC Siemens instalado de serie en cada filtro prensa
Bomba para lodos
Telas filtrantes especiales
Elementos filtrantes especiales
Estructura de sobreelevación del filtro
Cinta transportadora o redler
Tanque de recolección de la gota
Dispositivo de alta presión de lavado de las telas

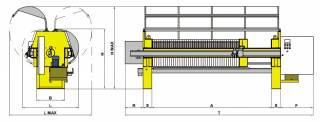

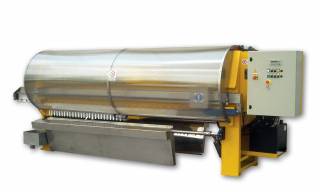

| Modelo | MATCHLESS 600 |
| Potencia | KW 3 |
| Espesor del panel | 30 mm |
| B | 640 mm |
| L | 1450 mm |
| L max | 2100 mm |
| R | 300 mm |
| S | 210 mm |
| F | 900 mm |
| H | 1650 mm |
| H max | 2300 mm |
| Placas | Volumen | Superficie del filtro | Peso | Modelo HD | |
|---|---|---|---|---|---|
| N | Lt | m2 | Kg | A mm | T mm |
| 60 | 476 | 37,5 | 1900-2680 | 4280 | 5900 |
Todas las medidas son indicativos y no vinculantes. Galigani Filtri reserva a modificar en cualquier momento y sin previo aviso alguno.

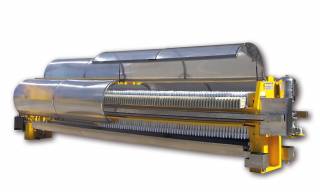

| Modelo | MATCHLESS 800 |
| Potencia | KW 3 |
| Espesor del panel | 30 mm |
| B | 820 mm |
| L | 1700 mm |
| L max | 2300 mm |
| R | 300 mm |
| S | 260 mm |
| F | 900 mm |
| H | 1800 mm |
| H max | 2450 mm |
| Placas | Volumen | Superficie del filtro | Peso | Modelo HD | |
|---|---|---|---|---|---|
| N | Lt | m2 | Kg | A mm | T mm |
| 40 | 587 | 44 | 3800-5000 | 3480 | 5200 |
| 60 | 880 | 66 | 4400-6200 | 4680 | 6400 |
Dimensiones particulares sobre pedido, a evaluar con nuestra oficina técnica
Todas las medidas son indicativos y no vinculantes. Galigani Filtri reserva a modificar en cualquier momento y sin previo aviso alguno.
| Modelo | MATCHLESS 1000 |
| Potencia | KW 3 |
| Espesor del panel | 30 mm |
| B | 1020 mm |
| L | 2060 mm |
| L max | 3600 mm |
| R | 370 mm |
| S | 305 mm |
| F | 900 mm |
| H | 2050 mm |
| H max | 2700 mm |
| Placas | Volumen | Superficie del filtro | Peso | Modelo HD | |
|---|---|---|---|---|---|
| N | Lt | m2 | Kg | A mm | T mm |
| 60 | 1405 | 102 | 7100-10000 | 4970 | 6850 |
| 80 | 1874 | 136 | 8000-11900 | 6220 | 8100 |
| 100 | 2343 | 170 | 8900-13800 | 7470 | 9350 |
Dimensiones particulares sobre pedido, a evaluar con nuestra oficina técnica
Todas las medidas son indicativos y no vinculantes. Galigani Filtri reserva a modificar en cualquier momento y sin previo aviso alguno.

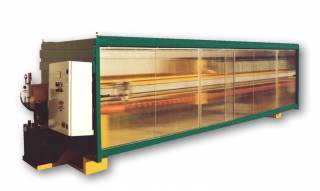

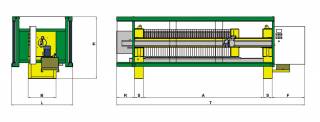

| Modelo | MATCHLESS 1200 |
| Potencia | KW 3 |
| Espesor del panel | 30 mm |
| B | 1220 mm |
| L | 2300 mm |
| R | 500 mm |
| S | 350 mm |
| F | 900 mm |
| H | 2100 mm |
| Placas | Volumen | Superficie del filtro | Peso | Modelo HD | |
|---|---|---|---|---|---|
| N | Lt | m2 | Kg | A mm | T mm |
| 80 | 2646 | 196 | 15000-20500 | 7260 | 9800 |
| 100 | 3307 | 245 | 17000-23500 | 8700 | 11200 |
| 120 | 3968 | 294 | 19000-27000 | 10140 | 12700 |
Dimensiones particulares sobre pedido, a evaluar con nuestra oficina técnica
Todas las medidas son indicativos y no vinculantes. Galigani Filtri reserva a modificar en cualquier momento y sin previo aviso alguno.

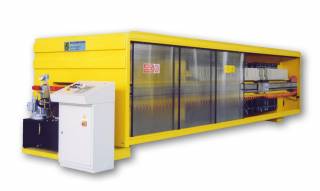

| Modelo | MATCHLESS 1500 |
| Potencia | KW 3 |
| Espesor del panel | 30 mm |
| B | 1520 mm |
| L | 2500 mm |
| R | 500 mm |
| S | 350 mm |
| F | 900 mm |
| H | 2100 mm |
| Placas | Volumen | Superficie del filtro | Peso | Modelo HD | |
|---|---|---|---|---|---|
| N | Lt | m2 | Kg | A mm | T mm |
| 80 | 4108 | 293,6 | 19000-27500 | 7770 | 10300 |
| 100 | 5135 | 367 | 22000-32500 | 9310 | 11850 |
| 120 | 6162 | 440,4 | 25000-38000 | 10850 | 13700 |
Dimensiones particulares sobre pedido, a evaluar con nuestra oficina técnica
Todas las medidas son indicativos y no vinculantes. Galigani Filtri reserva a modificar en cualquier momento y sin previo aviso alguno.
