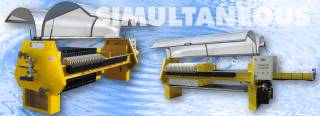

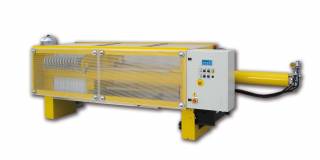

Le filtre presse SIMULTANEOUS est une machine entièrement automatique, surtout indiquée pour les filtrations de courte et moyenne durée, avec une quantité de solides à séparer assez conséquente.
Il peut s’agir d’une machine de processus ou bien d’une machine de station d’épuration; elle dérive de notre modèle Matchless, le filtre SIMULTANEOUS est proposé pour les modèles compris entre le 4959/8 et le 1500/50.

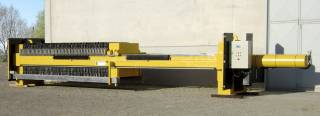

Le déchargement des gâteaux se fait en un temps très bref grâce à l’ouverture simultanée de toutes les plaques.
C’est pour cela que la machine est munie d’un cylindre de course longue.

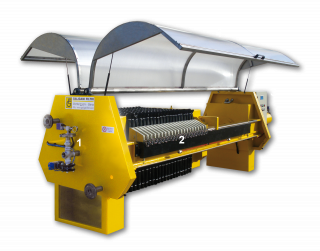

1 - Servocommande exclusive avec système de filtration d'huile

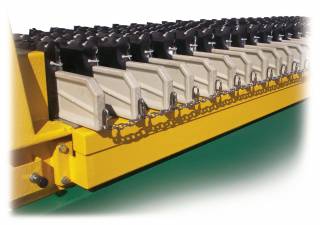

2 - Dispositif de déplacement et de secouement des plaques périphériques
3 - Tableau électrique avec commande intégrée de la pompe et des autres fonctions équipé d'API
4 - Gardes et bavettes nouvelle conception de sécurité
Le modèle SIMULTANEOUS est la solution la plus économique en ce qui concerne les machines entièrement automatiques.

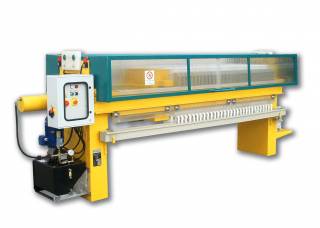

Le filtre SIMULTANEOUS peut-être équipé d’éléments filtrants en polypropylène avec déchargement du filtrat dans un canal ouvert, ou bien dans un système de collecteurs internes; il peut également être équipé de plaques à membranes pour une meilleure déshydratation des gâteaux.
Dans tous les cas, il s’agit d’une machine à fonctionnement entièrement automatique gérée par une API qui permet d’effectuer des filtrations consécutives, qui est munie d’un seul dispositif de secouement programmable de chaque plaque filtrante et qui facilite le détachement des gâteaux des toiles filtrantes.

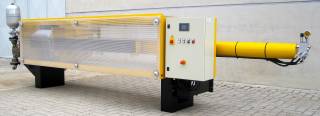

La partie filtrante de toutes les machines est entièrement protégée et accessible par des portes à tambour ou coulissantes inter-bloquées; tout comme le système de mise en mouvement des éléments filtrants ainsi que des autres parties en mouvement.

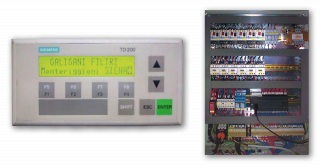

API Siemens installé en standard sur chaque filtre presse
Pompe pour boues
Toiles filtrantes spéciales
Eléments filtrants spéciaux

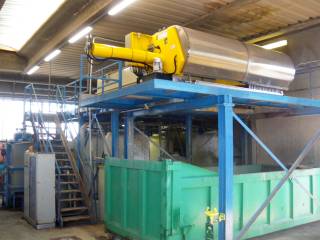

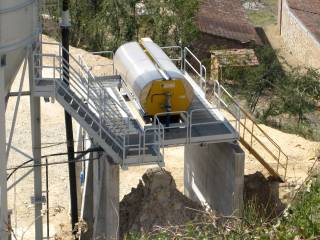

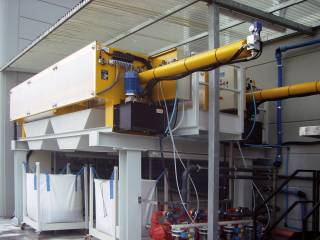

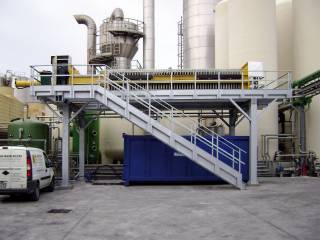

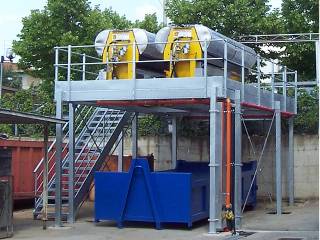

Structures de surélévation du filtre
Bande transporteuse ou redler
Cuve de collecte de l’égouttement
Dispositif de lavage des toiles à haute pression

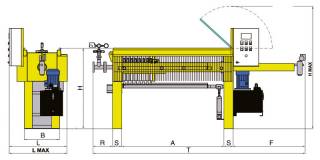

| Modèle | SIMULTANEOUS 490x590 |
| Épaisseur panneau | 30 mm |
| B | 540 mm |
| L | 1060 mm |
| L max | 1200 mm |
| R | 300 mm |
| S | 180 mm |
| H | 1210 mm |
| H max | 2200 mm |
| Plateaux | Épaisseur Gâteau | Volume | Surface filtre | Poids | A | F | T |
|---|---|---|---|---|---|---|---|
| N | mm | Lt | m2 | Kg | mm | mm | mm |
| 10 | 30 | 69 | 4,8 | 400-550 | 2650 | 2050 | 5300 |
| 20 | 30 | 136 | 9,6 | 800-1100 | 2650 | 1550 | 4800 |
Pour les mesures spéciales, nous contacter s'il vous plaît
Toutes les mesures sont indicatives et n'engagent à rien. La Galigani Filtri se réserve de les modifier à n'importe quel moment sans préavis.

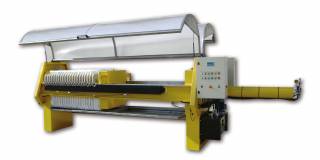

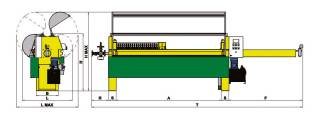

| Modèle | SIMULTANEOUS 600 |
| Épaisseur panneau | 30 mm |
| B | 640 mm |
| L | 1450 mm |
| L max | 2100 mm |
| R | 300 mm |
| S | 210 mm |
| H | 1650 mm |
| H max | 2300 mm |
| Plateaux | Épaisseur Gâteau | Volume | Surface filtre | Poids | A | F | T |
|---|---|---|---|---|---|---|---|
| N | mm | Lt | m2 | Kg | mm | mm | mm |
| 20 | 30 | 157 | 12,4 | 1800-2100 | 3080 | 1900 | 5700 |
| 30 | 30 | 237 | 18,6 | 4100-4600 | 4280 | 2700 | 7700 |
Pour les mesures spéciales, nous contacter s'il vous plaît
Toutes les mesures sont indicatives et n'engagent à rien. La Galigani Filtri se réserve de les modifier à n'importe quel moment sans préavis.
| Modèle | SIMULTANEOUS 800 |
| Épaisseur panneau | 30 mm |
| B | 820 mm |
| L | 1750 mm |
| L max | 2100 mm |
| R | 300 mm |
| S | 260 mm |
| H | 1800 mm |
| H max | 2450 mm |
| Plateaux | Épaisseur Gâteau | Volume | Surface filtre | Poids | A | F | T |
|---|---|---|---|---|---|---|---|
| N | mm | Lt | m2 | Kg | mm | mm | mm |
| 23 | 30 | 337 | 25,3 | 3200-3900 | 3480 | 1900 | 6200 |
| 32 | 30 | 467 | 35,2 | 3800-4700 | 4680 | 2500 | 8000 |
Pour les mesures spéciales, nous contacter s'il vous plaît
Toutes les mesures sont indicatives et n'engagent à rien. La Galigani Filtri se réserve de les modifier à n'importe quel moment sans préavis.
| Modèle | SIMULTANEOUS 1000 |
| Épaisseur panneau | 30 mm |
| B | 1020 mm |
| L | 2100 mm |
| L max | 3600 mm |
| R | 300 mm |
| S | 305 mm |
| H | 2100 mm |
| H max | 2700 mm |
| Plateaux | Épaisseur Gâteau | Volume | Surface filtre | Poids | A | F | T |
|---|---|---|---|---|---|---|---|
| N | mm | Lt | m2 | Kg | mm | mm | mm |
| 30 | 30 | 702 | 51,2 | 6400-7800 | 4540 | 2300 | 7750 |
| 40 | 30 | 936 | 68,3 | 8500-10400 | 5790 | 2900 | 9600 |
Pour les mesures spéciales, nous contacter s'il vous plaît
Toutes les mesures sont indicatives et n'engagent à rien. La Galigani Filtri se réserve de les modifier à n'importe quel moment sans préavis.

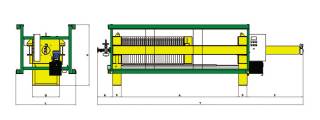

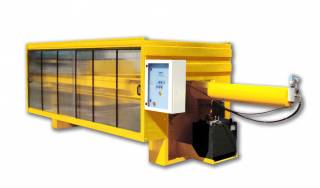

| Modèle | SIMULTANEOUS 1200 |
| Épaisseur panneau | 30 mm |
| B | 1220 mm |
| L | 2300 mm |
| R | 500 mm |
| S | 350 mm |
| H | 2100 mm |
| Plateaux | Épaisseur Gâteau | Volume | Surface filtre | Poids | A | F | T |
|---|---|---|---|---|---|---|---|
| N | mm | Lt | m2 | Kg | mm | mm | mm |
| 30 | 30 | 934 | 73,5 | 12000-13800 | 5170 | 2600 | 9000 |
| 40 | 30 | 1245 | 98 | 13500-16000 | 6620 | 3200 | 11300 |
Pour les mesures spéciales, nous contacter s'il vous plaît
Toutes les mesures sont indicatives et n'engagent à rien. La Galigani Filtri se réserve de les modifier à n'importe quel moment sans préavis.

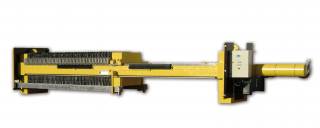

| Modèle | SIMULTANEOUS 1500 |
| Épaisseur panneau | 30 mm |
| B | 1520 mm |
| L | 2500 mm |
| R | 500 mm |
| S | 350 mm |
| H | 2100 mm |
| Plateaux | Épaisseur Gâteau | Volume | Surface filtre | Poids | A | F | T |
|---|---|---|---|---|---|---|---|
| N | mm | Lt | m2 | Kg | mm | mm | mm |
| 30 | 30 | 1575 | 111,6 | 15000-18000 | 5310 | 2600 | 9400 |
| 40 | 30 | 2100 | 148,8 | 17000-21000 | 6760 | 3100 | 11300 |
| 50 | 30 | 2625 | 186 | 19000-24000 | 8210 | 3700 | 13400 |
Pour les mesures spéciales, nous contacter s'il vous plaît
Toutes les mesures sont indicatives et n'engagent à rien. La Galigani Filtri se réserve de les modifier à n'importe quel moment sans préavis.
