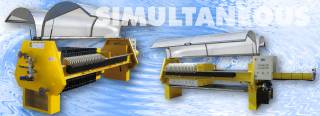

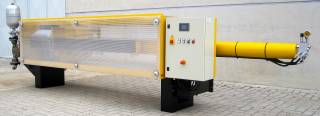

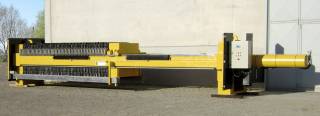

O SIMULTANEOUS filtro prensa Proporciona uma operação completamente automática e é especialmente adequado para ciclos de baixa-média de filtração, com quantidades elevadas de sólidos, exigindo uma separação.
Pode ser utilizado como um processo de máquina ou na instalação de purificação.
Derivado do nosso modelo de filtro prensa "“MATCHLESS”, o SIMULTANEOUS está disponível over-the-range 4959/8 a 1500/50.
A descarga dos bolos tem lugar num tempo reduzido com abertura simultânea de todas as placas em conjunto. Por esta razão, a máquina tem um cilindro que tem um curso longo.

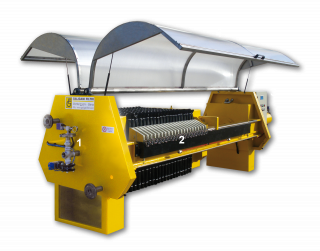

1 - Servo controle exclusivo com sistema de filtragem de óleo

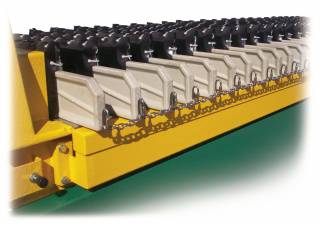

2 - Em movimento e agitação placas Dispositivo
3 - Painel elétrico com controle integrado da bomba e outro completo com funções PLC
4 - Guardas de segurança e mudflaps novo projeto
O modelo SIMULTANEOUS é de facto a solução mais económica para máquinas totalmente automáticas.
Pode ser fornecido com elementos de filtração de polipropileno, com o filtrado descarregando através de canal aberto e um sistema de cabeçalhos internos, alternativamente, pode ser equipado com placas de membrana oferecendo melhor desempenho de desidratação.
Independentemente disso, é uma máquina completamente automática controlada por um PLC que proporciona filtração sucessiva, ou com a provisão de um dispositivo de agitação especial programável para cada elemento de filtro, o que facilita consideravelmente o desprendimento de bolos dos panos.
Cada máquina é fornecida com a proteção completa dos componentes de trabalho eo manuseio e movimentação automática dos elementos filtrantes, sendo todos acessíveis somente através de portas corrediças interligadas eletricamente.
Uma válvula de corte localizada diretamente no cilindro hidráulico impede a abertura casual de portas ou a ruptura de mangueiras dentro do sistema hidráulico. Quando a bomba de alimentação de prensa é do tipo de deslocamento positivo, uma válvula de alívio de pressão automática elimina o risco de jorrar no final de cada ciclo de filtragem.

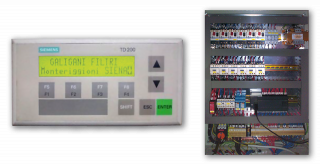

PLC Siemens instalado de série em cada filtro prensa
Bomba de lodo
Canvas especial fi ltro
Elementos ltrants fi especial

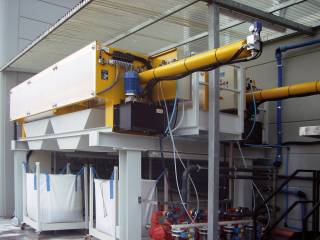

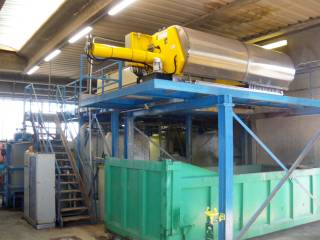

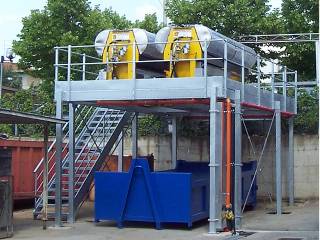

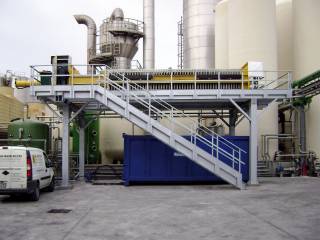

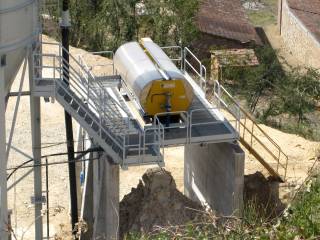

levantar as estruturas do filtro
correia transportadora ou redler
Gotejamento coleção tanque
dispositivo de panos de lavagem de alta pressão

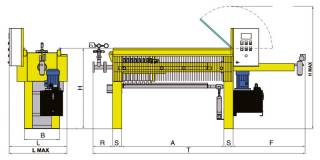

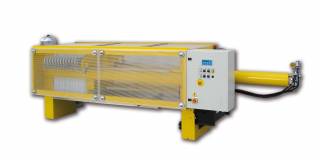

| Modelo | SIMULTANEOUS 490x590 |
| Espessura do painel | 30 mm |
| B | 540 mm |
| L | 1060 mm |
| L max | 1200 mm |
| R | 300 mm |
| S | 180 mm |
| H | 1210 mm |
| H max | 2200 mm |
| Pratos | Espessura do bolo | Volume | Superfície do filtro | Peso | A | F | T |
|---|---|---|---|---|---|---|---|
| N | mm | Lt | m2 | Kg | mm | mm | mm |
| 10 | 30 | 69 | 4,8 | 400-550 | 2650 | 2050 | 5300 |
| 20 | 30 | 136 | 9,6 | 800-1100 | 2650 | 1550 | 4800 |
Para tamanho especial, entre em contato conosco
Todas las medidas son indicativas y no vinculantes. Galigani Filtri se reserva de modificarlas en cualquier momento y sin previo aviso.

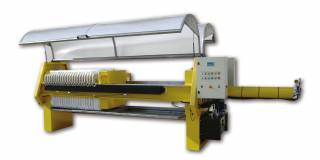

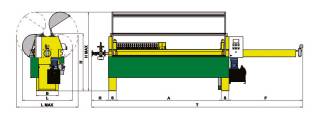

| Modelo | SIMULTANEOUS 600 |
| Espessura do painel | 30 mm |
| B | 640 mm |
| L | 1450 mm |
| L max | 2100 mm |
| R | 300 mm |
| S | 210 mm |
| H | 1650 mm |
| H max | 2300 mm |
| Pratos | Espessura do bolo | Volume | Superfície do filtro | Peso | A | F | T |
|---|---|---|---|---|---|---|---|
| N | mm | Lt | m2 | Kg | mm | mm | mm |
| 20 | 30 | 157 | 12,4 | 1800-2100 | 3080 | 1900 | 5700 |
| 30 | 30 | 237 | 18,6 | 4100-4600 | 4280 | 2700 | 7700 |
Para tamanho especial, entre em contato conosco
Todas las medidas son indicativas y no vinculantes. Galigani Filtri se reserva de modificarlas en cualquier momento y sin previo aviso.
| Modelo | SIMULTANEOUS 800 |
| Espessura do painel | 30 mm |
| B | 820 mm |
| L | 1750 mm |
| L max | 2100 mm |
| R | 300 mm |
| S | 260 mm |
| H | 1800 mm |
| H max | 2450 mm |
| Pratos | Espessura do bolo | Volume | Superfície do filtro | Peso | A | F | T |
|---|---|---|---|---|---|---|---|
| N | mm | Lt | m2 | Kg | mm | mm | mm |
| 23 | 30 | 337 | 25,3 | 3200-3900 | 3480 | 1900 | 6200 |
| 32 | 30 | 467 | 35,2 | 3800-4700 | 4680 | 2500 | 8000 |
Para tamanho especial, entre em contato conosco
Todas las medidas son indicativas y no vinculantes. Galigani Filtri se reserva de modificarlas en cualquier momento y sin previo aviso.
| Modelo | SIMULTANEOUS 1000 |
| Espessura do painel | 30 mm |
| B | 1020 mm |
| L | 2100 mm |
| L max | 3600 mm |
| R | 300 mm |
| S | 305 mm |
| H | 2100 mm |
| H max | 2700 mm |
| Pratos | Espessura do bolo | Volume | Superfície do filtro | Peso | A | F | T |
|---|---|---|---|---|---|---|---|
| N | mm | Lt | m2 | Kg | mm | mm | mm |
| 30 | 30 | 702 | 51,2 | 6400-7800 | 4540 | 2300 | 7750 |
| 40 | 30 | 936 | 68,3 | 8500-10400 | 5790 | 2900 | 9600 |
Para tamanho especial, entre em contato conosco
Todas las medidas son indicativas y no vinculantes. Galigani Filtri se reserva de modificarlas en cualquier momento y sin previo aviso.

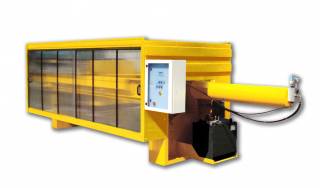

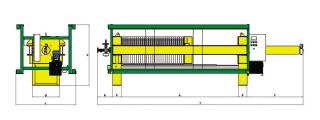

| Modelo | SIMULTANEOUS 1200 |
| Espessura do painel | 30 mm |
| B | 1220 mm |
| L | 2300 mm |
| R | 500 mm |
| S | 350 mm |
| H | 2100 mm |
| Pratos | Espessura do bolo | Volume | Superfície do filtro | Peso | A | F | T |
|---|---|---|---|---|---|---|---|
| N | mm | Lt | m2 | Kg | mm | mm | mm |
| 30 | 30 | 934 | 73,5 | 12000-13800 | 5170 | 2600 | 9000 |
| 40 | 30 | 1245 | 98 | 13500-16000 | 6620 | 3200 | 11300 |
Para tamanho especial, entre em contato conosco
Todas las medidas son indicativas y no vinculantes. Galigani Filtri se reserva de modificarlas en cualquier momento y sin previo aviso.

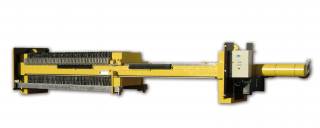

| Modelo | SIMULTANEOUS 1500 |
| Espessura do painel | 30 mm |
| B | 1520 mm |
| L | 2500 mm |
| R | 500 mm |
| S | 350 mm |
| H | 2100 mm |
| Pratos | Espessura do bolo | Volume | Superfície do filtro | Peso | A | F | T |
|---|---|---|---|---|---|---|---|
| N | mm | Lt | m2 | Kg | mm | mm | mm |
| 30 | 30 | 1575 | 111,6 | 15000-18000 | 5310 | 2600 | 9400 |
| 40 | 30 | 2100 | 148,8 | 17000-21000 | 6760 | 3100 | 11300 |
| 50 | 30 | 2625 | 186 | 19000-24000 | 8210 | 3700 | 13400 |
Para tamanho especial, entre em contato conosco
Todas las medidas son indicativas y no vinculantes. Galigani Filtri se reserva de modificarlas en cualquier momento y sin previo aviso.
