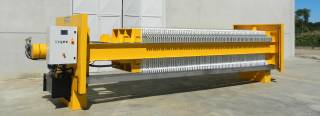

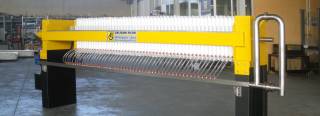

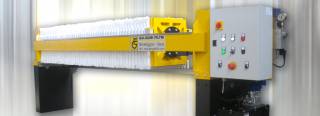

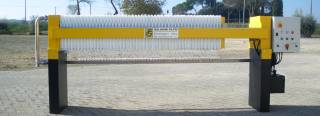

A prensa de filtro QUICKDRY é uma máquina semi-automática.
O controle elétrico gerencia automaticamente todos os passos de filtragem, mas a descarga da lama pressionada é feita manualmente pelo operador.
A estrutura é feita em aço carbono eletro soldado e inclui todos os dispositivos necessários para controlar uma filtração.
A alimentação da pasta sobre o filtro está na posição central, enquanto que a descarga do líquido filtrado pode ser efectuada quer por um canal aberto quer por um colector fechado.

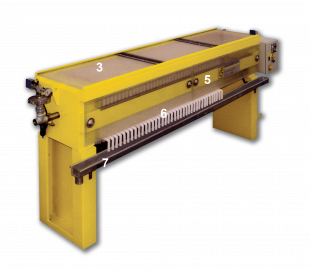

1 - Filtração assistida fim exclusivo sistema de controle oil
2 - Múltiplas e de contacto partes de entrada em aço inoxidável
3 - Protecção deslizante superior
4 - Painel de controle com bomba integrada e outras funções
5 - Protecções laterais de segurança e guarda-lamas
6 - Elementos filtrantes de polipropileno para alta capacidade
7 - Canal de recolha de filtrado em aço inox
O sistema de alimentação fornece, depende dos casos, o emprego de bombas: bomba de diafragma, bomba de pistão e membrana de pistão.
As placas são em polipropileno com uma alta eficiência; As roupas são de um tipo especial e são selecionados no chão da filtração para efetuar.
Todas as prensas de filtro, medidas 320, 440, 4959, 600, 800, 1000 estão disponíveis em modelo HD com uma unidade motorizada omininâmica e um sistema de reintegração automática da pressão.

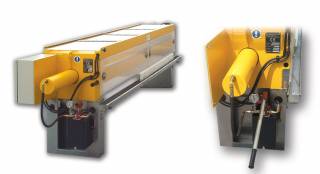

Para aplicações especiais podem ser solicitadas no modelo HMD com uma unidade de controle manual oildinâmica e um bloqueio de segurança de parafuso.

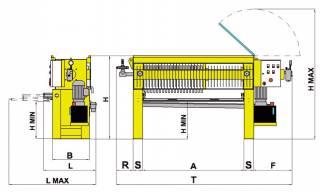

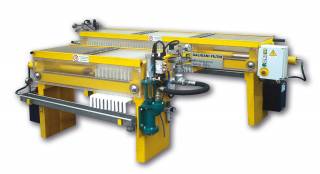

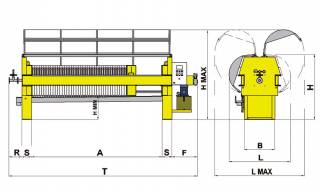

| Modelo | QUICKDRY 320 |
| Poder | KW 1,1 |
| Espessura do painel | 25 mm |
| B | 360 mm |
| F | 400 mm |
| L | 600 mm |
| R | 300 mm |
| S | 75 mm |
| H | 1000 mm |
| H max | 1700 mm |
| Pratos | Volume | Superfície do filtro | Peso | Modelo HD | Modelo HMD | ||
|---|---|---|---|---|---|---|---|
| N | Lt | m2 | Kg | A mm | T mm | A mm | T mm |
| 30 | 60 | 5,1 | 330-450 | 1710 | 2560 | ||
Todas las medidas son indicativas y no vinculantes. Galigani Filtri se reserva de modificarlas en cualquier momento y sin previo aviso.

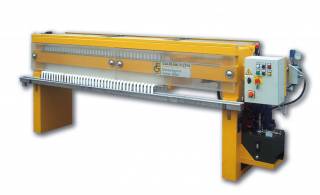

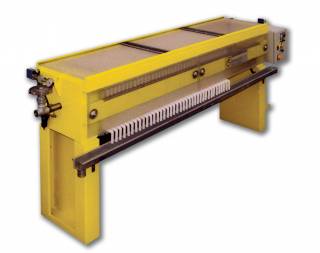

| Modelo | QUICKDRY 440 |
| Poder | KW 1,1 |
| Espessura do painel | 32 mm |
| B | 560 mm |
| F | 570 mm |
| L | 850 mm |
| L max | 1400 mm |
| R | 300 mm |
| S | 145 mm |
| H min | 550 mm |
| H | 1000 mm |
| H max | 1700 mm |
| Pratos | Volume | Superfície do filtro | Peso | Modelo HD | Modelo HMD | ||
|---|---|---|---|---|---|---|---|
| N | Lt | m2 | Kg | A mm | T mm | A mm | T mm |
| 20 | 100 | 6,4 | 530-730 | 1990 | 3150 | ||
| 40 | 200 | 12,8 | 670-1070 | 2890 | 4050 | ||
| 60 | 300 | 19,2 | 810-1410 | 3790 | 4950 | ||
| 30 | 150 | 9,6 | 600-900 | 1990 | 3150 | ||
| 50 | 250 | 16 | 740-1240 | 2890 | 4050 | ||
| 70 | 350 | 22,4 | 880-1580 | 3790 | 4950 | ||
Todas las medidas son indicativas y no vinculantes. Galigani Filtri se reserva de modificarlas en cualquier momento y sin previo aviso.
| Modelo | QUICKDRY 490x590 |
| Poder | KW 1,1 |
| Espessura do painel | 30 mm |
| B | 540 mm |
| F | 640 mm |
| L | 900 mm |
| L max | 1400 mm |
| R | 300 mm |
| S | 180 mm |
| H | 1250 mm |
| H max | 2050 mm |
| Pratos | Volume | Superfície do filtro | Peso | Modelo HD | Modelo HMD | ||
|---|---|---|---|---|---|---|---|
| N | Lt | m2 | Kg | A mm | T mm | A mm | T mm |
| 70 | 476 | 33,6 | 1800-2700 | 4200 | 5500 | ||
Todas las medidas son indicativas y no vinculantes. Galigani Filtri se reserva de modificarlas en cualquier momento y sin previo aviso.

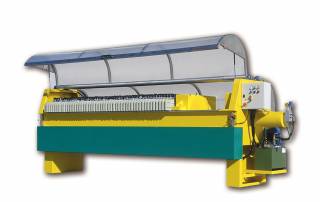

| Modelo | QUICKDRY 600 |
| Poder | KW 3 |
| Espessura do painel | 30 mm |
| B | 640 mm |
| F | 900 mm |
| L | 1450 mm |
| L max | 2100 mm |
| R | 300 mm |
| S | 210 mm |
| H min | 700 mm |
| H | 1650 mm |
| H max | 2300 mm |
| Pratos | Volume | Superfície do filtro | Peso | Modelo HD | Modelo HMD | ||
|---|---|---|---|---|---|---|---|
| N | Lt | m2 | Kg | A mm | T mm | A mm | T mm |
| 40 | 317 | 25 | 1600-2240 | 3080 | 4700 | ||
| 60 | 476 | 37,5 | 1900-2860 | 4280 | 5900 | ||
Para tamanho especial, entre em contato conosco
Todas las medidas son indicativas y no vinculantes. Galigani Filtri se reserva de modificarlas en cualquier momento y sin previo aviso.

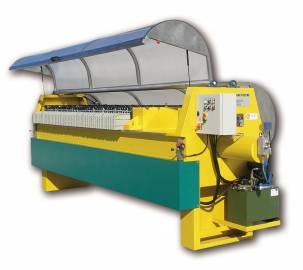

| Modelo | QUICKDRY 800 |
| Poder | KW 3 |
| Espessura do painel | 30 mm |
| B | 820 mm |
| F | 900 mm |
| L | 1700 mm |
| L max | 2300 mm |
| R | 300 mm |
| S | 260 mm |
| H min | 600 mm |
| H | 1800 mm |
| H max | 2450 mm |
| Pratos | Volume | Superfície do filtro | Peso | Modelo HD | Modelo HMD | ||
|---|---|---|---|---|---|---|---|
| N | Lt | m2 | Kg | A mm | T mm | A mm | T mm |
| 40 | 587 | 44 | 2850-4050 | 3480 | 5200 | ||
| 60 | 880 | 66 | 3450-5250 | 4680 | 6400 | ||
Para tamanho especial, entre em contato conosco
Todas las medidas son indicativas y no vinculantes. Galigani Filtri se reserva de modificarlas en cualquier momento y sin previo aviso.
